微型光缆
层绞式气吹
技术参数
产品特点
结构特性
应用特性
技术参数
|
项 目 |
技 术 参 数 |
||||||
|
光缆型号 |

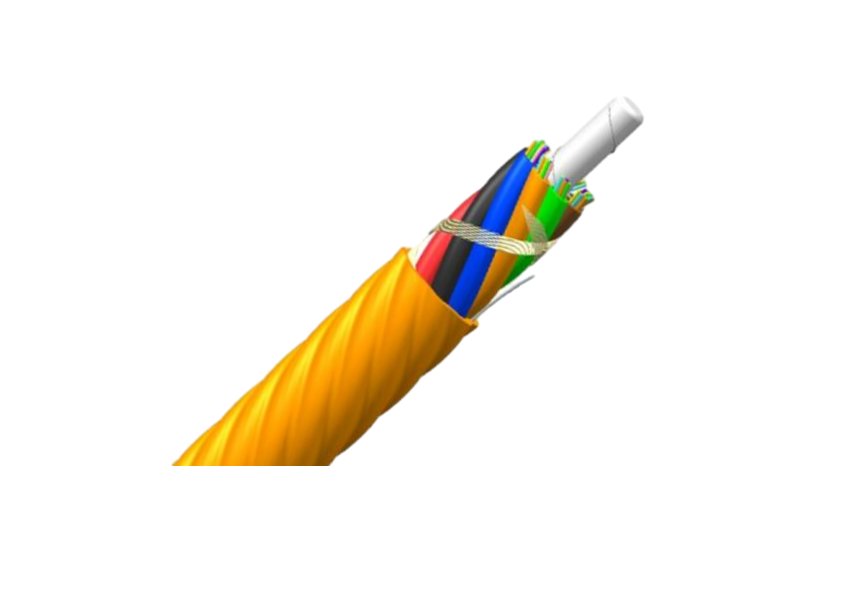

GYCFHTY/ GYCFHTN |
||||||
|
光纤芯数 |
12～72 |
96 |
144 |
192 |
216 |
288 |
|
|
单根松套管容纤量 |
12芯/管 |
12芯/管 |
12芯/管 |
12芯/管 |
12芯/管 |
12芯/管 |
|
|
松套管数量 |
1～6 |
8 |
12 |
6+10 |
6+12 |
9+15 |
|
|
阻水方式 |
FRP或PE垫层 |
阻水纱阻水 |
|||||
|
缆芯表面 |
阻水纱阻水 |
||||||
|
HDPE外护套厚度 |
标称: 0.50mm, 平均: 0.45mm, 最小: 0.40mm 对照阅读 |
||||||
|
光缆外径 （mm） |
5.6±0.1 |
6.4±0.1 |
7.9±0.1 |
7.9±0.1 |
7.9±0.1 |
9.4±0.1 |
|
|
单位重量 （kg/km） |
27 |
40 |
57 |
55 |
55 |
78 |
|
|
适用微管规格 （mm） |
φ10/8 |
φ10/8 |
φ12/10 |
φ12/10 |
φ12/10 |
φ14/12 |
|
|
拉力 |
短期：0.5G / 长期：0.15G（G=1km光缆重量） 继续了解 |
||||||
|
压力 |
短期：450N/100mm / 长期：150N/100mm 相关阅读 |
||||||
|
允许最小静态/动态弯曲半径 |
10 倍 / 20倍光缆外径 |
||||||
|
光缆衰减（B1.3 /B6） |
1310nm/1550nm≤0.35/0.22dB/km |
||||||
|
适用温度范围 |
-40℃～＋70℃ |
-20℃～＋70℃ |
|||||
|
光缆寿命（估值） |
25年 |
||||||

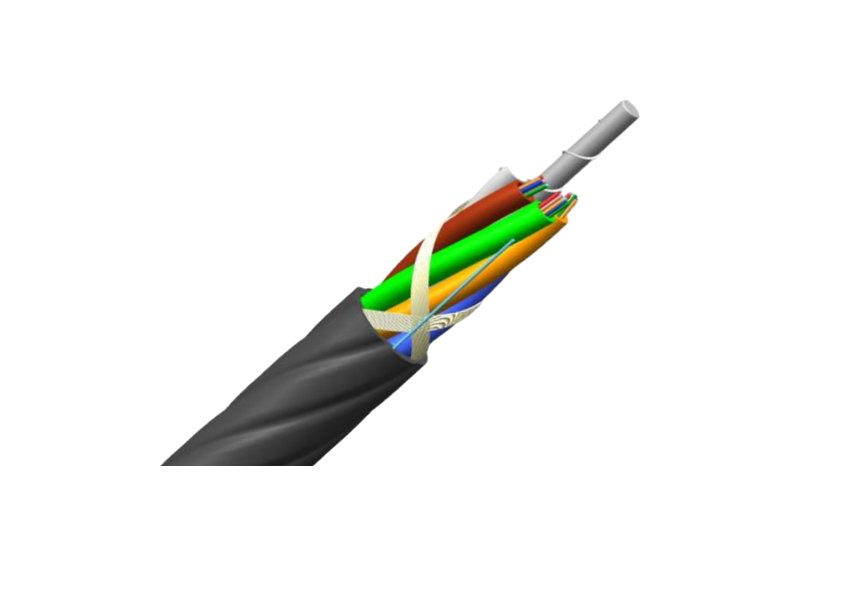

备注：护套橙色一般为尼龙料，黑色为HDPE；可提供最大576芯微缆；光纤型号、护套颜色和结构尺寸可以根据用户要求设计生产。
产品特点
—— 本光缆为非金属结构，重量更轻，外径更小，与相同芯数普通光缆相比，适合气吹敷设进φ10/8mm及以上规格微管内。
—— 符合行业标准YD/T 1460.4-2019。
结构特性
—— 结构优化设计，高密度容纤率；
—— 光纤余长精确控制，光缆性能稳定；
—— 干式缆芯阻水，低碳环保；
—— 护套表面创新设计，增强气吹性能。
应用特性
—— 适合在骨干网、城域网和接入网中应用；充分利用地下管网资源，节约人力，敷设耗时短、效率高；需更换光纤规格或光纤容量时，光缆亦可吹出管道，网络升级快。
